چرا ساندویچ پانل اتاق تمیز راه حل ترجیحی دیوار و سقف برای محیط های کنترل شده است؟

ساندویچ پانل اتاق تمیز چیست؟

الف ساندویچ پانل اتاق تمیز یک پانل ساختمانی پیش ساخته و چند لایه است که به طور خاص برای استفاده در محیط های کنترل شده طراحی شده است که در آن آلودگی هوا، پایداری دما، بهداشت و یکپارچگی سازه باید مطابق با استانداردهای دقیق حفظ شود. این پانل از دو ورق بیرونی سفت و سخت - معمولاً فولاد گالوانیزه، فولاد ضد زنگ یا آلومینیوم - تشکیل شده است که به یک ماده هسته عایق چسبانده شده است که عملکرد حرارتی، میرایی صوتی و استحکام ساختاری را در یک عنصر کامپوزیتی ارائه می‌کند. نتیجه یک دیوار، سقف یا سیستم پارتیشن خود نگهدار است که می‌تواند به سرعت نصب شود و با تغییر نیازمندی‌های تاسیسات، بدون به خطر انداختن کنترل‌های محیطی که یک اتاق تمیز کارآمد را تعریف می‌کنند، دوباره پیکربندی شود.

چیزی که یک ساندویچ پانل اتاق تمیز را از ساندویچ پانل های استاندارد معماری متمایز می کند، دقتی است که با آن تمام مواد، اتصالات، پرداخت و تحمل ابعادی مشخص و کنترل می شود. در یک محیط اتاق تمیز - چه در طبقه بندی ISO 1 تا ISO 9 تحت استاندارد ISO 14644، یا به GMP درجه A تا D که توسط نهادهای نظارتی دارویی نیاز است - پوشش ساختمان صرفاً ساختاری نیست. این جزء فعال سیستم کنترل آلودگی است. هر سطحی باید در برابر رشد میکروبی مقاومت کند، ذرات را نریزد، در برابر تمیز کردن مکرر شیمیایی مقاومت کند، و پایداری ابعادی را تحت اختلاف فشار مثبت که از ورود آلاینده ها جلوگیری می کند، حفظ کند. پانل های ساختمانی استاندارد طراحی شده برای ساختمان های صنعتی یا تجاری نمی توانند این الزامات را برآورده کنند، دقیقاً به همین دلیل است که پانل ساندویچ اتاق تمیز به عنوان یک دسته محصول متمایز وجود دارد.

ساختار چند لایه منحصر به فرد که این پانل ها را متمایز می کند

مشخصه بارز ساندویچ پانل اتاق تمیز ساختار کامپوزیتی آن است که عملکردهای عملکردی متعددی را در ضخامت یک پانل واحد معمولاً از 50 میلی متر تا 150 میلی متر ادغام می کند. هر لایه از پانل دارای مجموعه خاصی از خواص است، و تعامل بین لایه ها طوری مهندسی شده است که یک پروفایل عملکرد ترکیبی ایجاد کند که هیچ ماده ای به تنهایی نمی تواند به آن دست یابد.

ورق های رو به بیرون

ورق های رو به رو داخلی و خارجی سطوح قابل مشاهده و کاربردی پانل را تشکیل می دهند. برای کاربردهای اتاق تمیز، اینها معمولاً از فولاد گالوانیزه از پیش رنگ شده با پوشش پلی استر، اپوکسی یا PVDF که روی سطح رو به اتاق اعمال می شود، تولید می شوند. سیستم پوشش باید غیر متخلخل، از نظر شیمیایی مقاوم باشد و قادر به مقاومت در برابر تمیز کردن مکرر با ایزوپروپیل الکل، بخار پراکسید هیدروژن، هیپوکلریت سدیم و سایر ضدعفونی کننده های تهاجمی مورد استفاده در محیط های دارویی و تولید نیمه هادی باشد. روکش‌های فولادی ضد زنگ - معمولاً گرید 304 یا 316L - برای سخت‌ترین کاربردها، مانند مناطق تولید داروی آسپتیک یا اتاق‌های تمیز فرآوری مواد غذایی، که در آن‌ها مقاومت در برابر خوردگی عالی و قابلیت پرداخت الکتریکی به روکش آینه‌ای نزدیک مورد نیاز است، مشخص می‌شوند. روکش های آلومینیومی در جایی استفاده می شود که کاهش وزن بدون کاهش مقاومت در برابر خوردگی اولویت دارد.

مواد هسته عایق

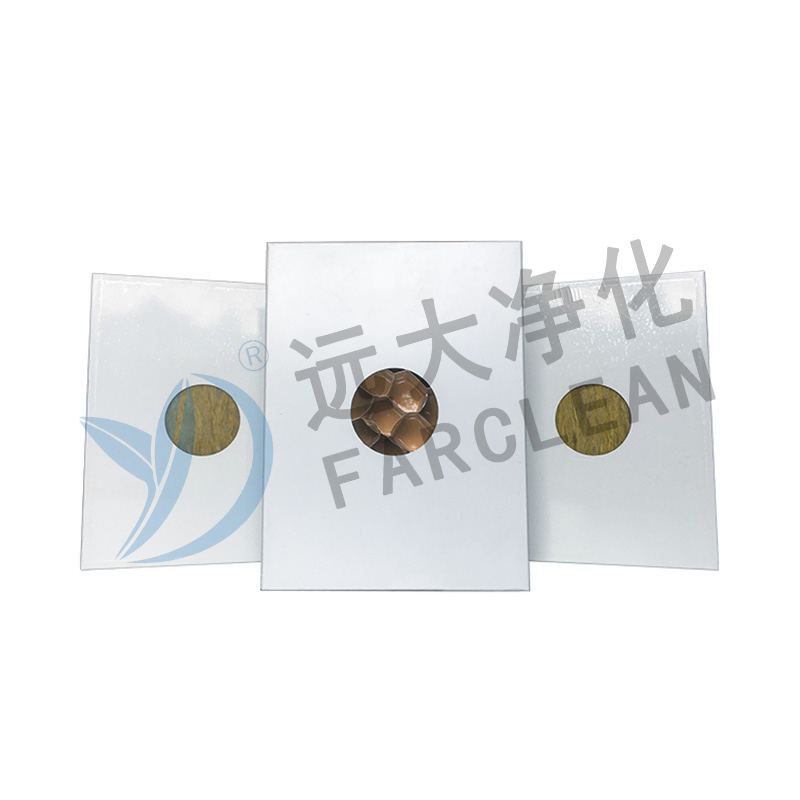

مواد هسته منطقه مرکزی پانل را اشغال می کند و مسئول عایق حرارتی، عملکرد صوتی، مقاومت در برابر آتش و بخش قابل توجهی از استحکام ساختاری پانل است. ساندویچ پانل اتاق تمیز با چندین نوع هسته تولید می شود که هر کدام برای اولویت های عملکردی متفاوتی مناسب هستند. هسته‌های پشم معدنی (پشم سنگ) مقاومت عالی در برابر آتش را ارائه می‌کنند - با دستیابی به طبقه‌بندی غیر قابل احتراق تحت EN 13501-1 - و در تأسیسات دارویی و بیمارستان‌هایی که مقررات ایمنی آتش‌سوزی سخت‌گیرانه‌تر هستند، مشخص شده‌اند. هسته های فوم پلی اورتان (PUR) و پلی ایزوسیانورات (PIR) مقادیر عایق حرارتی برتر (ضرایب لامبدا کمتر) را برای ضخامت پانل یکسان ارائه می دهند و آنها را به انتخاب ارجح در جایی که کارایی انرژی و دقت کنترل دما محرک اصلی هستند تبدیل می کند. هسته‌های آلومینیومی یا کاغذی لانه زنبوری نسبت‌های مقاومت به وزن استثنایی را برای پانل‌های سقفی فراهم می‌کنند که در آن ظرفیت تحمل بار ساختاری بدون اضافه کردن وزن بیش از حد به ساختار پشتیبانی لازم است.

الفirtightness and Pressure Integrity: A Critical Differentiator

یکی از مهمترین الزامات فنی برای پاکت ساختمان اتاق تمیز، هوابندی است. اتاق‌های تمیز در فشار هوای مثبت نسبت به فضاهای مجاور که کمتر کنترل می‌شوند، حفظ می‌شوند و یک اختلاف فشار ایجاد می‌کنند که به طور مداوم تلاش می‌کند هوا - و هر آلاینده‌ای را که حمل می‌کند - از طریق هر شکاف، اتصال یا نفوذ در پاکت به بیرون وادار کند. اگر سیستم پانل اجازه نشت هوا را بدهد، اختلاف فشار به خطر می افتد و استراتژی کنترل آلودگی با شکست مواجه می شود، صرف نظر از اینکه سیستم تهویه مطبوع و فیلتراسیون چقدر قدرتمند است.

ساندویچ پانل اتاق تمیز این نیاز را از طریق یک سیستم مفصلی به هم پیوسته دقیقا مهندسی شده برطرف می کند. پانل ها از طریق اتصالات زبانه و شیار یا بادامک قفل به یکدیگر و به اعضای قاب سازه متصل می شوند که با مهره های پیوسته درزگیر تایید شده - معمولاً بر پایه سیلیکون یا پلی اورتان - در هنگام نصب استفاده می شود. هندسه اتصال به گونه ای طراحی شده است که انبساط حرارتی و حرکت ساختاری جزئی را بدون شکستن مهر و موم، حفظ هوابندی در طول عمر کامل تاسیسات ایجاد کند. اتصالات گوشه داخلی، اتصالات سقف به دیوار، و نفوذ برای خدمات - مجراهای الکتریکی، لوله کشی، کانال های HVAC - همگی به قطعات تزئینی و سیستم های واشر طراحی شده نیاز دارند که یکپارچگی فشار پوشش را در هر نقطه انتقال حفظ می کند.

الفir leakage testing after installation, using pressurization methods based on EN 13829 or equivalent standards, is standard practice in pharmaceutical and semiconductor clean room commissioning to verify that the as-built envelope meets the specified airtightness class before operational validation begins. Clean room sandwich panel systems from reputable manufacturers are designed and tested to achieve the lowest available leakage classifications under these standards.

طراحی سطح بهداشتی و جلوگیری از ریزش ذرات

ویژگی‌های سطحی ساندویچ پانل اتاق تمیز با ویژگی‌هایی طراحی شده است که مشابهی در محصولات ساختمانی استاندارد ندارد. هر تصمیم طراحی - از شیمی پوشش صفحه پانل گرفته تا نمایه تریم مفصل - با هدف به حداقل رساندن تولید ذرات، جلوگیری از کلونیزاسیون میکروبی و تسهیل تمیز کردن و ضد عفونی موثر انجام می شود.

• سطوح صاف و بدون متخلخل: سطح رو به اتاق یک پانل اتاق تمیز باید دارای زبری سطحی باشد که به اندازه کافی از گیر افتادن ذرات و تشکیل بیوفیلم جلوگیری کند. پانل های فولادی پوشش داده شده معمولاً به مقادیر زبری سطح Ra 0.8 میکرومتر یا بهتر می رسند، در حالی که فولاد ضد زنگ الکتروپیل شده می تواند به Ra 0.2 میکرومتر برسد. این سطوح صاف به محلول‌های ضدعفونی‌کننده اجازه می‌دهند تا در طول دوره‌های تمیز کردن، با کل سطح تماس یکنواخت داشته باشند و هیچ فرورفتگی میکروسکوپی که در آن میکروارگانیسم‌ها می‌توانند پناه بگیرند، باقی نمی‌گذارند.
• گوشه های داخلی سرپوشیده: گوشه‌های داخلی با زاویه قائم بین دیوارها و کف، و بین دیوارها و سقف‌ها، تمیز کردن کامل و تجمع ذرات در مناطق مرده که از جریان هوا محافظت می‌شوند، غیرممکن است. سیستم‌های ساندویچ پانل اتاق تمیز شامل بخش‌های گوشه‌ای از پیش ساخته شده - معمولاً با شعاع 50 تا 100 میلی‌متر - هستند که گوشه‌های داخلی تیز را در سرتاسر تاسیسات حذف می‌کنند و به تجهیزات تمیزکننده اجازه می‌دهند بدون وقفه به هر سطحی برسند.
• صفحات فلاش پانل و فیکس‌های فرورفته: بست های بیرون زده، سر پیچ های در معرض، و ناپیوستگی های سطحی باعث ایجاد تلاطم در الگوهای جریان هوای آرام می شوند که اتاق های تمیز برای جارو کردن ذرات از مناطق کاری حیاتی استفاده می کنند. پانل‌های اتاق تمیز با استفاده از سیستم‌های بست پنهان یا فرورفته ثابت می‌شوند که صفحه تخت و بدون وقفه را حفظ می‌کنند و الگوهای جریان هوای قابل پیش‌بینی را حفظ می‌کنند که کنترل آلودگی به آن بستگی دارد.
• مقاومت شیمیایی پوشش ها: پوشش سطح باید در برابر تخریب - از جمله تاول زدن، گچ زدن و تغییر رنگ - در هنگام قرار گرفتن در معرض طیف گسترده ای از عوامل تمیز کننده و ضد عفونی کننده های مورد استفاده در تاسیسات در طول عمر عملیاتی خود مقاومت کند. پوشش‌های PVDF وسیع‌ترین طیف مقاومت شیمیایی و طولانی‌ترین طول عمر را ارائه می‌دهند، و آنها را به ویژگی انتخابی برای تأسیسات دارای پروتکل‌های تمیز کردن تهاجمی تبدیل می‌کند.

مقایسه انواع هسته ساندویچ پانل اتاق تمیز

انتخاب مواد اصلی اصلی یکی از مهم ترین تصمیمات در مشخصات پنل اتاق تمیز است. جدول زیر یک مقایسه ساختار یافته از گزینه های اصلی اصلی برای پشتیبانی از انتخاب آگاهانه بر اساس اولویت های خاص پروژه را ارائه می دهد:

انعطاف پذیری مدولار و پیکربندی مجدد

یکی از با ارزش ترین و از نظر تجاری مهم ترین ویژگی های سیستم ساندویچ پانل اتاق تمیز، ماژولار بودن ذاتی آن است. برخلاف محفظه‌های اتاق تمیز سنتی با ساخت و ساز مرطوب که از بلوک‌های گچ‌کاری شده یا بتن ریخته‌شده ساخته می‌شوند - که پس از ساخته شدن به طور موثر دائمی هستند - اتاق تمیز ساندویچ پانل را می‌توان با کسری از زمان، هزینه و اختلال مورد نیاز برای اصلاح یک ساختار معمولی جدا کرد، گسترش داد، کاهش داد یا تغییر مکان داد.

پانل ها با عرض های استاندارد - معمولاً 600 میلی متر، 1000 میلی متر یا 1200 میلی متر - با طول های سفارشی برش متناسب با ارتفاع تأسیسات از کف تا سقف ساخته می شوند. سیستم اتصال به هم پیوسته اجازه می دهد تا پانل ها بدون آسیب رساندن به خود پانل ها متصل و جدا شوند، به این معنی که یک اتاق تمیز ساخته شده از پانل های ساندویچ با کیفیت، ارزش باقی مانده قابل توجهی را به عنوان یک دارایی قابل تنظیم مجدد حفظ می کند. برای تولیدکنندگان دارو که باید چیدمان تاسیسات خود را با سبد محصولات در حال تغییر تطبیق دهند، یا برای تولیدکنندگان لوازم الکترونیکی که نیاز به افزایش ظرفیت اتاق تمیز در پاسخ به خطوط محصول جدید دارند، این پیکربندی مجدد مستقیماً به هزینه سرمایه کمتر و زمان تولید سریعتر در مقایسه با رویکردهای ساخت و ساز معمولی ترجمه می شود.

سرعت نصب یکی دیگر از مزایای کلیدی سیستم پنل مدولار است. یک محفظه اتاق تمیز کامل - دیوارها، سقف، درها، پنجره‌ها و راه‌های نفوذ سرویس - معمولاً می‌تواند توسط یک تیم پیمانکار متخصص در کسری از زمان مورد نیاز برای ساخت یک فضای معادل با استفاده از روش‌های ساخت و ساز سنتی نصب شود. پانل ها به صورت از پیش ساخته شده در ابعاد دقیق به محل می رسند و فقط به مونتاژ و آب بندی نیاز دارند تا فرآیند ساخت و ساز متوالی چندتایی که ساختمان های معمولی به آن نیاز دارند. این جدول زمانی نصب فشرده زمان راه اندازی تاسیسات را کاهش می دهد و به عملیات تولید اجازه می دهد زودتر درآمدزایی را آغاز کند.

صنایعی که به ساندویچ پانل های اتاق تمیز متکی هستند

ترکیب منحصربه‌فرد ویژگی‌های ارائه شده توسط پانل‌های ساندویچ اتاق تمیز، آنها را به سیستم ساختمانی مشخص در طیف گسترده‌ای از صنایع تبدیل می‌کند که کنترل آلودگی یک الزام قانونی یا یک الزام کیفیت محصول است.

• تولید دارو: تأسیسات تولید دارو با تنظیم GMP به اتاق‌های تمیز طبقه‌بندی شده بر اساس ISO 5 تا ISO 8 (GMP Grade A تا D) برای مراحل مختلف تولید نیاز دارند. ساندویچ پانل اتاق تمیز با هسته‌های پشم معدنی و روکش‌های فولادی ضد زنگ یا روکش‌شده با PVDF مشخصات استاندارد هستند که هم الزامات سطح بهداشتی دستورالعمل‌های GMP و هم الزامات ایمنی آتش‌سوزی مقررات تاسیسات دارویی را برآورده می‌کنند.
• ساخت نیمه هادی و الکترونیک: تاسیسات ساخت ویفر برای تولید نیمه هادی ها به سخت ترین طبقه بندی های اتاق تمیز - ISO 1 تا ISO 5 - نیاز دارد که در آن حتی ذرات زیر میکرون می توانند کل دسته های ویفر به ارزش میلیون ها دلار را از بین ببرند. سیستم‌های پانل در این تاسیسات باید با سیستم‌های فیلتراسیون HEPA و ULPA با کارایی بسیار بالا و الگوهای دقیق جریان هوای آرام که از سطوح ویفر در طول پردازش محافظت می‌کنند، سازگار باشند.
• تولید تجهیزات پزشکی: تولید دستگاه‌های پزشکی قابل کاشت، تجهیزات تشخیصی استریل و ابزارهای جراحی تحت استاندارد ISO 13485 و FDA 21 CFR قسمت 820 نیازمند محیط‌های اتاق تمیز است که در آن آلودگی ذرات و میکروبی به شدت کنترل می‌شود. سطوح پانل باید در برابر پروتکل های تمیز کردن و استریلیزاسیون معتبر اعمال شده در طول صلاحیت تاسیسات مقاومت کنند.
• بیوتکنولوژی و ژن درمانی: تولید داروهای بیولوژیک، سلول درمانی و ژن درمانی شامل کار با سیستم های بیولوژیکی زنده است که به شدت به آلودگی حساس هستند. محفظه‌های پانل ساندویچ اتاق تمیز برای این کاربردها باید به بالاترین سطوح کنترل محیطی دست یابند و در عین حال ویژگی‌های ایمنی زیستی مورد نیاز هنگام کار با عوامل بیولوژیکی را نیز فراهم کنند.
• فرآوری مواد غذایی و آشامیدنی: مناطق تولید مواد غذایی با مراقبت بالا و پرخطر - مانند فرآوری گوشت آماده، تولید شیر خشک برای نوزادان و پر کردن نوشیدنی بدون عفونی - از پانل های ساندویچ اتاق تمیز برای ایجاد مناطق بهداشتی کنترل شده استفاده می کنند که از آلودگی متقاطع بین مناطق پردازش جلوگیری می کند و محصولات را از خطرات میکروبیولوژیکی محیطی محافظت می کند.

مشخصات کلیدی برای تأیید هنگام انتخاب ساندویچ پانل اتاق تمیز

با توجه به نقش مهمی که ساندویچ پانل اتاق تمیز در استراتژی کنترل آلودگی یک تأسیسات ایفا می کند، تصمیمات مربوط به مشخصات و خرید باید با دقت فنی دقیق اتخاذ شود. پارامترهای زیر باید در برابر الزامات پروژه قبل از تعهد به یک تامین کننده پانل تأیید شوند:

• گواهی پوشش سطح: تأیید کنید که پوشش رو به اتاق به طور مستقل آزمایش شده و از نظر مقاومت در برابر عوامل تمیزکننده و ضدعفونی‌کننده‌های خاصی که در روش تمیز کردن معتبر تأسیسات استفاده می‌شوند، تأیید شده است. درخواست گزارش تست مقاومت شیمیایی، نه فقط ادعای تامین کننده.
• طبقه بندی عملکرد آتش سوزی: بررسی کنید که سیستم پانل - شامل روکش‌ها و هسته - طبقه‌بندی آتش‌سوزی مورد نیاز را طبق استاندارد مقررات ساختمانی قابل اجرا (EN 13501-1 در اروپا، گواهینامه UL در آمریکای شمالی) برای نوع اشغال تأسیسات و حوزه قضایی دارد.
• انتقال حرارتی (U-Value): تأیید کنید که ضخامت پانل و مشخصات هسته به مقدار U مورد نیاز برای اهداف عملکرد حرارتی تأسیسات، به‌ویژه برای اتاق‌های تمیزی که دما را به‌طور قابل‌توجهی بالاتر یا پایین‌تر از محیط حفظ می‌کنند تا از فرآیندهای تولیدی پشتیبانی کنند، به دست می‌آورند.
• دهانه پانل و ظرفیت بار: برای پانل های سقفی که بین تکیه گاه های سازه ای قرار می گیرند، انحراف پانل و ظرفیت تحمل بار را تحت وزن ترکیبی خود پانل، تجهیزات نصب شده به سقف، و بار توزیع شده از Plenum HVAC در بالا بررسی کنید.
• داده های هوابندی سیستم مشترک: درخواست داده‌های آزمایشی - نه فقط ادعاهای طراحی - که عملکرد هوابندی سیستم مفصل پانل را تحت اختلاف فشاری که تأسیسات در آن کار می‌کند نشان می‌دهد تا تأیید شود که پاکت پس از نصب به طبقه‌بندی نشت مورد نیاز دست می‌یابد.

ساندویچ پانل اتاق تمیز منحصر به فرد است زیرا عملکردهای ساختاری، حرارتی، بهداشتی، ایمنی و کنترل آلودگی را در یک عنصر ساختمانی از پیش مهندسی شده یکپارچه می کند که سیستم های ساختمانی استاندارد اساساً قادر به تکرار آن نیستند. برای هر تأسیساتی که یکپارچگی یک محیط کنترل شده مستقیماً ایمنی محصول، انطباق با مقررات و قابلیت تجاری را تعیین می کند، پانل ساندویچ اتاق تمیز صرفاً یک گزینه ترجیحی نیست - این راه حل مهندسی شده است که محیط کنترل شده را ممکن می کند.
