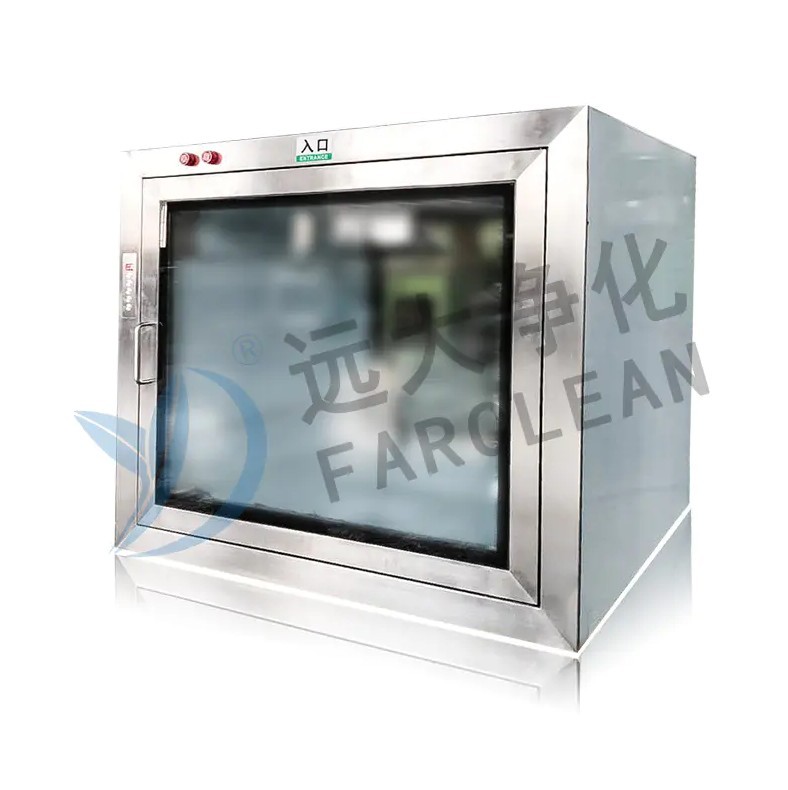

آشنایی با جعبه عبور غیر خود تمیز شونده
A عبور از جعبه غیر خود تمیز شونده یک محفظه انتقال ثابت و ایستا است که در دیوار بین یک اتاق تمیز و یک منطقه غیر طبقه بندی یا طبقه بندی پایین مجاور نصب شده است. بر خلاف خود تمیز شونده (یا دوش هوا) که از جعبه ها عبور می کند، که از فن ها و فیلترهای HEPA برای پاکسازی فعال ذرات معلق در هوا از مواد منتقل شده استفاده می کند، نوع غیر خود تمیز شونده برای جلوگیری از آلودگی متقابل به درهای قفل شده و دسترسی کنترل شده متکی است. عملکرد اصلی آن این است که به عنوان یک منطقه حائل تمیز عمل کند - یک مانع فیزیکی که تضمین می کند این دو محیط هرگز به طور مستقیم در طول انتقال مواد با هم ارتباط برقرار نمی کنند.
محفظه معمولاً دارای دو درب قفل شده است: یکی به سمت اتاق تمیز و دیگری به محیط خارجی. مکانیسم اینترلاک تضمین می کند که هر دو درب نمی توانند به طور همزمان باز شوند، اختلاف فشار هوا را حفظ می کند و از ورود هوای فیلتر نشده بیرون به اتاق تمیز جلوگیری می کند. این طراحی غیرفعال، آن را در مقایسه با سیستمهای ضدعفونی فعال سادهتر، هزینه تعمیر و نگهداری پایینتر و بسیار قابل اعتمادتر میسازد، که در تأسیساتی که زمان از کار افتادگی پرهزینه است، یک مزیت قابل توجه است.
جعبه های عبوری غیر خود تمیز شونده از مواد صاف و غیر متخلخل - معمولاً فولاد ضد زنگ 304 یا 316L - ساخته شده اند که به راحتی پاک می شوند و در برابر چسبندگی میکروبی مقاومت می کنند. گوشه های داخلی معمولاً روکش دار یا با شعاع ساخته می شوند تا لبه های به دام انداختن ذرات را از بین ببرند. برخی از مدلها شامل لامپهای میکروبکش UV برای ضدعفونی سطحی اختیاری در بین استفادهها، اضافه کردن لایهای از کنترل آلودگی بدون عبور از دسته «خود تمیز شونده» هستند.
ویژگی های کلیدی و مشخصات طراحی
هنگام ارزیابی جعبه عبور غیر خود تمیز شونده، چندین ویژگی طراحی عملکرد آن را در عمل تعیین می کند. درک این مشخصات به تیم های تدارکات کمک می کند تا واحد مناسب را با الزامات طبقه بندی تاسیسات و تقاضاهای گردش کار مطابقت دهند.
سیستم اینترلاک مکانیکی
مکانیسم اینترلاک مشخصه ایمنی هر جعبه عبوری است. در مدلهای غیر خود تمیز شونده، این امر معمولاً از طریق یک سیستم مکانیکی بادامک و میله یا یک قفل برقی الکترونیکی به دست میآید. اینترلاکهای مکانیکی در محیطهایی با الزامات الکترومغناطیسی دقیق (مانند مناطق خاص تولید لوازم الکترونیکی) ترجیح داده میشوند، در حالی که اینترلاکهای الکترونیکی ثبت ردیابی ممیزی، یکپارچهسازی کنترل دسترسی و نظارت از راه دور را ارائه میدهند که در تأسیسات دارویی با تنظیم GMP ارزشمند است.
فینیش مواد و سطح
سطوح داخلی با پرداخت آینه ای (معمولاً Ra ≤ 0.4 میکرومتر برای کاربردهای دارویی) برای به حداقل رساندن چسبندگی ذرات و تسهیل اعتبار سنجی تمیزکاری تکمیل می شوند. نمای بیرونی ممکن است از یک روکش برس خورده یا فولاد ملایم با پوشش پودری استفاده کند تا هزینه را بدون به خطر انداختن یکپارچگی داخلی کاهش دهد. مهر و موم درب ها از واشرهای سیلیکونی یا EPDM ساخته شده اند که خاصیت ارتجاعی خود را از طریق چرخه های مکرر تمیز کردن با IPA، دستمال مرطوب پراکسید هیدروژن یا سایر ضدعفونی کننده های معمول اتاق تمیز حفظ می کنند.
انتخابی ضد عفونی UV-C
بسیاری از جعبههای عبوری غیرخودتمیزشونده یک لامپ UV-C یکپارچه را به عنوان لوازم جانبی اختیاری ارائه میدهند. هنگامی که بین انتقال فعال می شود، نور UV-C به سطوح در معرض در داخل محفظه تابش می کند و بار زیستی سطح را تا 99.9٪ در عرض 15 تا 30 دقیقه پس از قرار گرفتن در معرض کاهش می دهد. توجه به این نکته مهم است که UV-C فقط یک درمان سطحی است - ذرات معلق در هوا را فیلتر یا پاک نمی کند - به همین دلیل این واحدها به عنوان غیر خود تمیز شونده طبقه بندی می شوند.
اندازه و ظرفیت بار
جعبههای عبوری در طیف وسیعی از ابعاد داخلی، از مدلهای رومیزی جمعوجور (تقریباً 400 × 400 × 400 میلیمتر) که برای انتقال نمونههای کوچک طراحی شدهاند، تا واحدهای بزرگ روی زمین (تا 1200×800×800 میلیمتر یا بیشتر) با قابلیت جابجایی تجهیزات، بستهبندی کامل، بستهبندی کامل، در دسترس هستند. ظرفیت بار معمولاً از 30 کیلوگرم تا بیش از 150 کیلوگرم بسته به قفسه و ساختار قاب متغیر است.
کاربردهای صنعتی
جعبه های عبوری غیر خود تمیز شونده در طیف گسترده ای از صنایع تنظیم شده و نیمه تنظیم شده مستقر هستند. تطبیق پذیری آنها، همراه با هزینه عملیاتی کم و سهولت اعتبارسنجی، آنها را برای تقریباً هر تأسیساتی که در آن انتقال مواد کنترل شده مورد نیاز است، مناسب می کند.
| صنعت | کلاس معمولی اتاق تمیز | اقلام انتقال رایج |
|---|---|---|
| بیوداروها | ISO 5-7 / EU GMP B-C | ویال، مواد اولیه، بسته بندی |
| لوازم آرایشی | ISO 7-8 | مواد تشکیل دهنده فله، محصولات نهایی |
| فرآوری مواد غذایی | ISO 7-8 | مواد تشکیل دهنده، ابزار، نمونه های آزمایشی |
| الکترونیک | ISO 4-6 | ویفر، PCB، قطعات، ابزار |
| بیمارستان ها / ترکیب استریل | ISO 5-7 | داروها، ابزار، لوازم |
ساخت وسایل الکترونیکی: مورد استفاده اولیه
صنعت الکترونیک یکی از پرتقاضاترین و گسترده ترین کاربردها برای عبور از جعبه های غیر خود تمیز شونده است. ساخت نیمه هادی، مونتاژ PCB و تولید قطعات نوری همگی در محیط های کاملاً کنترل شده ای انجام می شود که حتی ذرات زیر میکرون نیز می توانند باعث نقص محصول یا کاهش بازده شوند. در این تنظیمات، جعبه عبور امکان انتقال مکرر ویفرها، بسترها، ماسکها و ابزار را بدون به خطر انداختن کلاس ISO منطقه تولید میکند.
از آنجایی که اتاقهای تمیز الکترونیکی اغلب دارای الزامات سختگیرانه EMI (تداخل الکترومغناطیسی) هستند، جعبههای عبوری غیرخودتمیز شونده با قفل مکانیکی اغلب بر واحدهای کنترلشده الکترونیکی ترجیح داده میشوند. عدم وجود سیستمهای جریان هوای فعال، خطر مشکلات همترازی ناشی از ارتعاش را در نزدیکی تجهیزات حساس لیتوگرافی یا بازرسی از بین میبرد.
بیو داروها و بیمارستان ها
در تولید دارو و ترکیبات استریل بیمارستانی، انطباق با مقررات محرک اصلی برای انتخاب جعبه عبور است. ضمیمه 1 اتحادیه اروپا GMP و دستورالعمل FDA هر دو ایجاب می کنند که انتقال مواد بین مناطق طبقه بندی شده و طبقه بندی نشده به گونه ای انجام شود که از ورود آلودگی جلوگیری شود. یک جعبه عبور غیرخودتمیزشونده معتبر با رویه های تمیز کردن مستند و تأیید قفل در هم، این الزامات را در اکثر برنامه های درجه B/C و ISO 6/7 برآورده می کند.
عبور از جعبه های خودتمیزشونده در مقابل جعبه های خود تمیز شونده
انتخاب بین جعبه عبور خود تمیز شونده و غیر خود تمیز شونده به مشخصات ریسک آلودگی فرآیند شما، طبقه بندی اتاق تمیز و نیازهای عملیاتی شما بستگی دارد. هیچ کدام از این دو نوع برتری جهانی ندارند - انتخاب درست به زمینه بستگی دارد.
- خطر تولید ذرات: اگر اقلام منتقل شده احتمال دارد ذرات را از بین ببرند - مانند بسته بندی مقوایی، اجزای کیسه نشده یا اقلامی که در محیط های کنترل نشده قرار داشته اند - یک واحد خود تمیز شونده با فیلتر HEPA فعال انتخاب مطمئن تری است. جعبه های غیر خود تمیز شونده برای اقلامی که از قبل تمیز شده اند یا قبل از انتقال دو کیسه شده اند، مناسب ترند.
- طبقه بندی اتاق تمیز: برای محیطهای ISO 8 یا درجه D، یک جعبه عبوری غیرخودتمیزشونده با پروتکل تمیز کردن دستی معمولاً کافی است. برای محیطهای ISO 5 (گرید A/B) در مجاورت مناطق درجه C یا D، ممکن است بر اساس انتظارات نظارتی یا SOPهای تأسیسات، یک واحد خود تمیز شونده لازم باشد.
- بار نگهداری: واحدهای خود تمیز شونده به آزمایش منظم یکپارچگی فیلتر HEPA، تعمیر و نگهداری موتور فن و متعادل کردن جریان هوا نیاز دارند که همه اینها به هزینه عملیاتی میافزاید. جعبه های غیر خود تمیز شونده دارای حداقل قطعات متحرک هستند و فرکانس نگهداری و هزینه را به میزان قابل توجهی کاهش می دهند.
- پیچیدگی اعتبارسنجی: اعتبار سنجی و واجد شرایط بودن جعبه های عبوری غیرخودتمیز شونده بر اساس دستورالعمل های GMP ساده تر است. دامنه اعتبارسنجی معمولاً عملکرد اینترلاک، تأیید تمیز کردن، و نظارت بر اختلاف فشار را پوشش میدهد - دامنه بسیار باریکتری نسبت به سیستمهای دوش هوای فعال.
- توان انتقال: واحدهای خود تمیز شونده به یک چرخه پاکسازی (معمولاً 1 تا 5 دقیقه) قبل از باز شدن درب داخلی نیاز دارند. واحدهای غیر خود تمیز شونده امکان انتقال سریعتر را هنگام آزاد شدن اینترلاک فراهم میکنند، که در محیطهای تولیدی با توان بالا یا محیطهای توزیع بیمارستانی اهمیت دارد.
نصب، صلاحیت و پروتکل های عملیاتی
نصب صحیح جعبه عبور غیر خود تمیز شونده برای عملکرد طولانی مدت آن بسیار مهم است. دستگاه باید در دیوار اتاق تمیز با یک مهر و موم هواگیر در اطراف محیط قاب نصب شود تا از جریان هوای بای پس جلوگیری شود. برای اتاقهای تمیز با فشار مثبت، درب سمت اتاق تمیز باید نیروی آببندی کمی بالاتری داشته باشد تا اختلاف فشار را در نظر بگیرد. برای محیط های با فشار منفی (مانند مجموعه های محفظه)، منطق نصب برعکس می شود.
صلاحیت (IQ/OQ/PQ)
در صنایع تحت نظارت، جعبه های عبور باید قبل از استفاده به طور رسمی واجد شرایط باشند. فرآیند صلاحیت معمولاً شامل موارد زیر است:
- صلاحیت نصب (IQ): تأیید اینکه دستگاه بر اساس مشخصات سازنده نصب شده است، از جمله بررسی ابعاد، بررسی گواهی مواد و بازرسی مهر و موم دیوار.
- صلاحیت عملیاتی (OQ): تست عملکردی سیستم اینترلاک (تأیید میکند که هر دو درب به طور همزمان باز نمیشوند)، بررسی یکپارچگی آببند درب، و - در صورت نصب UV-C - تأیید شدت لامپ.
- صلاحیت عملکرد (PQ): نظارت بر شمارش ذرات در اتاق تمیز در حین انتقال مواد شبیه سازی شده برای تأیید اینکه جعبه عبوری در شرایط عملیاتی عادی به عنوان یک مسیر آلودگی عمل نمی کند.
رویه های عملیاتی استاندارد
حتی بهترین طراحی جعبه عبور نمی تواند نظم ضعیف کاربر را جبران کند. SOPهای مؤثر برای عبور از جعبههای غیرخودتمیزشونده باید مشخص کنند: حداکثر زمان ماندگاری برای اقلام داخل محفظه، پیش تمیز کردن یا بستهبندی اقلام مورد نیاز قبل از ورود، فرکانس تمیز کردن داخلی و ضدعفونیکنندههای تأیید شده، پروتکل فعالسازی UV-C (در صورت وجود) و الزامات مستندسازی برای هر انتقال در محیطهای تنظیمشده. آموزش منظم و ممیزی های انطباق دوره ای برای حفظ یکپارچگی اتاق تمیز در طولانی مدت ضروری است.
نحوه انتخاب جعبه عبور غیر خود تمیز شونده مناسب
انتخاب واحد صحیح برای تاسیسات شما شامل متعادل کردن الزامات کنترل آلودگی، تقاضاهای گردش کار، تعهدات نظارتی و محدودیتهای بودجه است. چک لیست زیر مهمترین عوامل تصمیم گیری را نشان می دهد:
- طبقه بندی اتاق تمیز را در دو طرف دیوار انتقال تعریف کنید. کلاس ISO یا درجه GMP محیط تمیزتر، حداقل استانداردهای ساخت و ساز را دیکته می کند (تمرین سطح، کیفیت مهر و موم، قابلیت اطمینان اینترلاک).
- حداکثر ابعاد و وزن اقلام را تعیین کنید. ابعاد داخلی را با حداقل 20 درصد فاصله از همه طرف انتخاب کنید تا امکان بارگیری و تخلیه راحت بدون فشار دادن وسایل به سطوح مهر و موم شده فراهم شود.
- نوع اینترلاک را مشخص کنید. اینترلاک های مکانیکی برای مناطق الکترونیکی حساس به EMI ترجیح داده می شوند. اینترلاک های الکترونیکی برای محیط های GMP که به مسیرهای حسابرسی و کنترل دسترسی نیاز دارند، بهتر هستند.
- UV-C را به عنوان یک مکمل اختیاری در نظر بگیرید. برای تأسیسات انتقال اقلام با بسته بندی خارجی باقیمانده یا خطر آلودگی بیولوژیکی، یک لامپ UV-C بدون هزینه سیستم دوش هوای کامل، ضدعفونی سطح اضافی را فراهم می کند.
- سازگاری مواد را تأیید کنید. اطمینان حاصل کنید که درجه فولاد ضد زنگ داخلی و مواد واشر با مواد تمیز کننده مورد استفاده در تأسیسات شما سازگار است - به خصوص اگر ضد عفونی کننده های مبتنی بر کلر (که می توانند ضد زنگ درجه پایین تر را سوراخ کنند) بخشی از پروتکل تمیز کردن شما باشد.
- بسته های اسناد را زودتر درخواست کنید. برای صنایع تحت نظارت، از تامین کنندگان بخواهید سوابق FAT (تست پذیرش کارخانه)، گواهی مواد و پیش نویس پروتکل های IQ/OQ را در زمان سفارش ارائه دهند تا از تاخیر در صلاحیت پس از تحویل جلوگیری شود.
جعبه عبور غیرخودتمیزشونده در مقایسه با سیستمهای فعال صرفاً یک گزینه «پایه» نیست – در صورت مشخص شدن، نصب و بهرهبرداری صحیح، برای بخش بزرگی از محیطهای اتاق تمیز انتخاب مناسبی است. سادگی آن یک نقطه قوت است: اجزای کمتر به معنای حالت های خرابی کمتر، هزینه های تعمیر و نگهداری کمتر و مسیر اعتبار سنجی ساده تر است. برای تأسیسات در بخشهای الکترونیک، داروسازی، آرایشی و بهداشتی، غذا و مراقبتهای بهداشتی، یکی از مقرونبهصرفهترین و مطمئنترین ابزارها برای حفظ یکپارچگی اتاق تمیز در طول عملیات انتقال مواد باقی میماند.
