اگر تا به حال در یک کارخانه داروسازی، اتاق تمیز نیمه هادی، داروخانه ترکیبات بیمارستانی، آزمایشگاه ایمنی زیستی یا حتی یک مرکز تولید مواد غذایی پیشرفته کار کرده اید، تقریباً مطمئناً از یک جعبه عبور کرده اید یا از آن عبور کرده اید. برای افراد ناآشنا، به نظر می رسد یک کابینت از جنس استنلس استیل که در دیواری با دو در قفل شده ساخته شده است. برای افرادی که هر روز به آن وابسته هستند، این یک وسیله کنترل آلودگی ضروری است که محیط های تمیز را تمیز نگه می دارد و در عین حال اجازه می دهد مواد به داخل و خارج حرکت کنند.
چگونه اشیاء را بین دو جهان منتقل می کنید - یکی عقیم، یکی نه - بدون اینکه هرگز اجازه دهید آن دنیاها با هم تماس بگیرند؟
این معجزه آرام و روزمره ای است که توسط یک جعبه فولادی ضد زنگ بی ادعا که روی دیوار تعبیه شده است، انجام می شود، و دلیلی است که می خواهید بفهمید چرا جعبه عبور فروتن یکی از مهم ترین تجهیزات در محیط های کنترل شده مدرن است.
دقیقاً چیست؟ عبور از جعبه ?

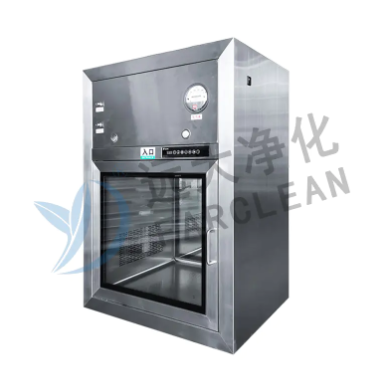

جعبه عبور، محفظه ای مهر و موم شده با دو در است که از طریق دیواری ساخته شده است که دو ناحیه با درجه تمیزی، رژیم های فشار یا سطوح خطر متفاوت را از هم جدا می کند.
این شامل:
- یک درب به سمت درجه بالاتر باز می شود
- یک درب به سمت درجه پایین یا درجه پایین باز می شود
- یک سیستم قفل قابل اعتماد که تضمین می کند هر دو درب هرگز نمی توانند به طور همزمان باز شوند
- یک پنجره دید شفاف و قفسه بندی داخلی
- ویژگی های اختیاری مانند فیلتراسیون HEPA/ULPA، لامپ های UV-C، یا ضدعفونی پراکسید هیدروژن
تنها هدف: امکان انتقال ایمن و کنترل شده مواد با حفظ یکپارچگی آبشارهای فشار هوا، شمارش ذرات و موانع ایمنی زیستی/حفاظتی.
چرا عبور از جعبه وجود دارد
مشکل اساسی که آنها حل می کنند ساده است: شما فضایی با تمیزی بالا دارید و باید اقلام را بدون به خطر انداختن سطح پاکیزگی یا ایمنی زیستی آن فضا به داخل یا خارج کنید.
باز کردن یک در معمولی بین یک راهرو کثیف و یک اتاق تمیز بلافاصله آبشار فشار را از بین می برد و به هزاران ذره و میکروب اجازه ورود سریع به داخل را می دهد. اتاق روتختی کمک می کند، اما حتی پرسنل کاملاً پوشیده هنوز هم بزرگترین منبع آلودگی هستند. جعبه عبور یک راه حل مکانیکی است که به مواد اجازه حرکت می دهد در حالی که افراد در طرفین خود باقی می مانند.
سیستم اینترلاک چگونه کار می کند
اکثر جعبههای عبوری از یک قفل کاملاً مکانیکی استفاده میکنند - بدون برق، بدون نرمافزار، نرخ خرابی تقریباً صفر در طول دههها کار 24/7.
هنگامی که یک در باز می شود، یک پرچم فولادی یا بازوی تکان دهنده به طور فیزیکی قفل مقابل را مسدود می کند. تنها زمانی که درب اول کاملا بسته شده و قفل شده باشد، درب دوم را آزاد می کند. اینترلاک های الکترومغناطیسی، پنوماتیکی و هوشمند برای کاربردهای تخصصی در دسترس هستند، اما مکانیکی استاندارد طلایی برای تاسیسات GMP است.
مواد و پایانه هایی که انتظارات نظارتی را برآورده می کنند
- فولاد ضد زنگ 316L - برای عوامل اسپور کش تهاجمی و داروهای قوی/خطرناک اجباری است
- فولاد ضد زنگ 304 - مناسب برای مصارف استاندارد دارویی و داروخانه های بیمارستانی
- سطوح داخلی برقی شده - تمیز کردن آسان تر و کاهش چسبندگی ذرات
- گزینه های ایمن ESD و پوشش پودری برای مناطق الکترونیکی و غیر GMP
برنامه های کاربردی اصلی
- اتاق های تمیز دارویی و بیوتکنولوژی (خطوط پر کردن، پردازش آسپتیک)
- میکروالکترونیک و ساخت نیمه هادی
- داروخانه های ترکیبی استریل بیمارستانی
- آزمایشگاه های نانوتکنولوژی
- ویواریوم ها و امکانات حیوانات
- آزمایشگاه های سطح 2، 3 و 4 ایمنی زیستی
- تاسیسات هسته ای (گذرگاه های جعبه دستکش)
- تولید مواد غذایی و لوازم آرایشی با محتوای بالا
- آزمایشگاه های پزشکی قانونی
- مناطق مونتاژ تمیز هوافضا
انواع جعبه های عبور
A. با نوع Interlock
- اینترلاک مکانیکی
- اینترلاک الکترومغناطیسی
- اینترلاک پنوماتیک
ب. با جریان هوا و فیلتراسیون
- غیرفعال (بدون فن یا فیلتر - متکی به آبشار فشار اتاق)
- فعال / دارای فن با فیلتر HEPA یا ULPA در منبع و/یا اگزوز
- گذرگاه های جریان آرام (LAF عمودی یا افقی در داخل محفظه)
- گذرگاه های ضد آلودگی زیستی (سیستم های H2O2 یا UV-C یکپارچه)
ج. توسط پیکربندی درب
- استاندارد دو در (متداول ترین)
- مسیرهای عبور سبد خرید (در سطح کف، به اندازه کافی بزرگ برای چرخ دستی یا پالت)
- روی زمین یا سبک "تونلی" برای تجهیزات سنگین
- گذرنامههای دارای رتبه آتش (ردهبندی ۱ تا ۳ ساعت)
- دو جداره با فضای بینابینی برای گاز استریلیزاسیون
D. توسط مواد
- فولاد ضد زنگ 304 یا 316L (استاندارد دارویی)
- فولاد نورد سرد با پوشش پودری (هزینه کمتر، مناطق غیر GMP)
- نسخه های ایمن ESD برای الکترونیک
- شیشه اکریلیک یا سکوریت برای نظارت با بودجه کم یا بصری
E. نسخه های تخصصی
- گذرگاه های UV (لامپ های UV-C داخلی برای ضدعفونی سطح)
- گذرگاه پراکسید هیدروژن (VHP).
- سیستم های پورت انتقال سریع (RTP)
- توزین گذرگاه ها با تعادل دقیق یکپارچه
- گذرگاه های یخچال دار
ویژگی های کلیدی که با آن روبرو خواهید شد
- سیستم اینترلاک با نشانگرهای دیداری / شنیداری
- چرخش در 270 درجه یا 180 درجه (270 درجه به درب اجازه می دهد تا روی دیوار صاف شود و تمیز کردن را آسان می کند)
- پنجره دید شیشه ای یا پلی کربنات
- چراغ داخلی LED یا فلورسنت
- قفسه های فولادی ضد زنگ (ثابت یا قابل جابجایی)
- سنسورهای وضعیت درب و خروجی آلارم به BMS
- پورت های تست نشت فیلتر HEPA
- گیج فشار مگنهلیک یا دیجیتال
- باز کردن درب با دکمه یا بدون لمس (مادون قرمز).
- گزینه دمپر آتش
- گل میخ های زمین (مدل های ESD)
ملاحظات نصب
- برش دیوار باید دقیق باشد (معمولاً با زاویه ضد زنگ قاب می شود
- اتاقهای تمیز با فشار مثبت معمولاً HEPA عرضهشده را در سمت درجه بالاتر قرار میدهند
- سوئیت های مهار فشار منفی اگزوز HEPA را در سمت کثیف قرار می دهند
- درزگیر بین قاب و دیوار باید سیلیکونی باشد و به طور مداوم در سمت تمیز جوش داده شود
- اینترلاک های الکتریکی معمولا 24 ولت DC برای ایمنی
- گذرگاه های گاری اغلب به کف یا سطح شیب دار تقویت شده نیاز دارند
اعتبار سنجی و صلاحیت
تست های معمولی:
- تأیید عملکرد اینترلاک
- یکپارچگی مهر و موم درب
- تست نشتی نصب فیلتر هپا
- سرعت و یکنواختی جریان هوا
- شمارش ذرات داخل محفظه با هر دو در بسته
- تست بازیابی
- نقشه برداری دوز UV
- توسعه چرخه VHP و نشانگر بیولوژیکی از بین می رود
نظافت و نگهداری
- روزانه: فضای داخلی را با 70% IPA یا ضدعفونی کننده تایید شده پاک کنید
- هفتگی/ماهانه: قفسه ها را بردارید و پشت را تمیز کنید
- هر 6 تا 12 ماه: تست یکپارچگی فیلتر HEPA و بازرسی واشر
- لامپ های UV را هر 9000 تا 12000 ساعت تعویض کنید
- محورهای اینترلاک مکانیکی را با گریس مناسب روغن کاری کنید
اشتباهات رایج
- کوچک کردن محفظه ← گیر کردن اقلام ← دربهای نیروی پرسنل ← آسیب قفل درونی
- نصب جعبه غیرفعال بین دو اتاق با طبقه بندی یکسان → گلوگاه غیر ضروری
- فراموش کردن تعیین 316L ضد زنگ برای پاک کننده های خورنده یا مناطق اسیدی
- بدون پنجره مشاهده ← کاربران هر دو در را باز می کنند تا ببینند آیا چیزی داخل است یا خیر
- قرار دادن جعبه عبور در یک راهرو پر رفت و آمد ← ضربه زدن و فرورفتگی مداوم
انتخاب اندازه داخلی مناسب برای جعبه عبور شما
در امکانات دنیای واقعی، ابعاد داخلی که اغلب با آنها مواجه می شوید به سه دسته عملی تقسیم می شوند:
- کوچک: 300 × 300 × 300 میلی متر تا 450 × 450 × 450 میلی متر مناسب برای سرنگ ها، ویال های کوچک، درپوش ها، اسناد یا نمونه های آزمایشگاهی.
- متوسط / استاندارد: 600 × 600 × 600 میلیمتر به راحتی سینیهای استریل، کیتهای ابزار، کیسههای IV و ابزارهای کوچک را بدون اتلاف فضای کف در خود جای میدهد.
- بزرگ / انواع گاری: 900 × 900 × 900 میلی متر و بزرگتر، تا 1200 × 1200 × 2000 میلی متر یا بیشتر طراحی شده برای چرخ دستی های چرخشی، 800 × 600 میلی متر یا 1000 × 800 میلی متر، چرخ دستی های تصادفی، یا حتی ایزول های کوچک.
قانون عملی که ما همیشه به مدیران و معماران تأسیسات میدهیم: حداقل 150 تا 200 میلیمتر فضای آزاد در هر جهت (عرض، عمق و ارتفاع) در اطراف بزرگترین مورد یا سنگینترین موردی که انتظار دارید بهصورت روتین انتقال دهید، اضافه کنید. این فاصله اضافی تضمین می کند:
- حتی زمانی که اپراتور کالا را کمی خارج از مرکز قرار می دهد، درها به آرامی بسته می شوند
- هوا می تواند به خوبی در واحدهای جریان فعال یا جریان آرام گردش کند
- قفسه ها را می توان برای تمیز کردن بدون مبارزه با بار جدا کرد
- به مهر و موم ها آسیب نمی رسانید یا قطعات گران قیمت را خراش نمی دهید
پیروی از این قانون ساده بافر 150-200 میلی متری، تقریباً به طور کامل ناامیدی روزانه (و آسیب احتمالی اینترلاک) را که از یک محفظه کم اندازه ایجاد می شود، از بین می برد.
جعبه عبور یکی از آن دستگاههایی است که تا زمانی که آن را نداشته باشید کسلکننده است - سپس به بزرگترین خطر آلودگی در تأسیسات شما تبدیل میشود. هنگامی که به درستی مشخص، نصب و نگهداری شود، روشی ارزان، قابل اعتماد و سازگار با مقررات برای جابجایی مواد بین مناطق تمیز بدون شکستن آبشار مهار یا فشار است.
چه در حال طراحی یک اتاق تمیز جدید باشید، چه یک داروخانه موجود را ارتقا دهید، یا صرفاً سعی کنید بفهمید که چرا آن کابینت ضد زنگ در دیوار به شما اجازه نمی دهد هر دو در را به طور همزمان باز کنید، اکنون اساساً همه چیزهایی را که ارزش دانستن در مورد جعبه های عبوری را دارد می دانید.
