چگونه فضاهای تمیز مدرن می توانند به نوآوری سیستماتیک دست یابند؟

در زمینه های تولیدی با فناوری پیشرفته و دقیق معاصر، محلول اتاق تمیز به یک جزء اصلی ضروری در تولید صنعتی تبدیل شده است. چه در داروسازی، دستگاه های پزشکی، بیوتکنولوژی، یا تولید الکترونیک و نیمه هادی ها، توانایی کنترل یک محیط پاک به طور مستقیم کیفیت و ایمنی محصول را تعیین می کند. اینکه چگونه می توان فضاهای پاک با راندمان بالا، صرفه جویی در انرژی و پایدار را تحقق بخشید، به یک تمرکز تکنولوژیکی کلیدی در سراسر صنایع تبدیل شده است.

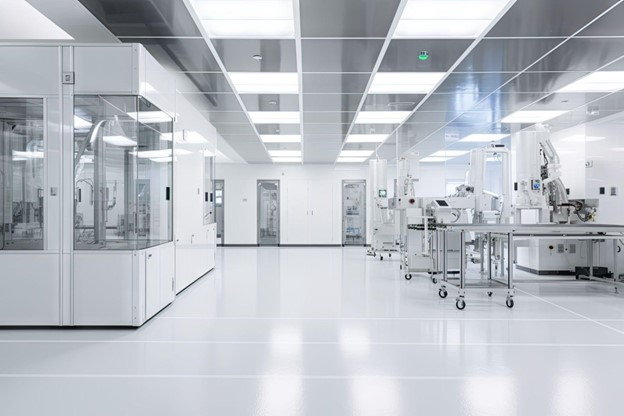

راه حل اتاق تمیز چیست؟

راه حل اتاق تمیز به یک سیستم جامع برای ایجاد، نگهداری و مدیریت یک محیط تمیز کنترل شده اشاره دارد. این فقط در مورد "ساختن یک اتاق تمیز" نیست، بلکه یک راه حل سیستماتیک شامل طراحی، ساخت، پیکربندی تجهیزات، تصفیه هوا، نظارت و مدیریت و نگهداری را ارائه می دهد.

هدف اصلی آن حفظ گرد و غبار، میکروارگانیسم‌ها، دما، رطوبت و فشار در محدوده‌های استاندارد خاص در یک فضای محدود از طریق فیلتر کردن هوا و کنترل جریان، تضمین ایمنی و دقت محصولات یا فرآیندهای آزمایشی است.

اجزاء

یک راه حل کامل اتاق تمیز معمولاً شامل سیستم های اصلی زیر است:

ماژول سیستم	شرح عملکرد
سیستم تصفیه هوا	از فیلترهای اولیه، متوسط ​​و با راندمان بالا (HEPA/ULPA) برای حذف ذرات معلق در هوا و میکروارگانیسم ها استفاده می کند.
سیستم کنترل جریان هوا و فشار	فشار مثبت را در منطقه تمیز از طریق سیستم های هوای تامین، برگشت و خروجی برای جلوگیری از آلودگی خارجی حفظ می کند.
سیستم کنترل دما و رطوبت	دما و رطوبت را ثابت نگه می دارد و شرایط را برای تجهیزات و محصولات تضمین می کند.
سیستم مانیتورینگ هوشمند	پارامترهایی مانند دما، رطوبت، جریان هوا، غلظت ذرات و اختلاف فشار را در زمان واقعی برای کنترل خودکار جمع آوری می کند.
سیستم سازه و تکمیل	از پانل‌ها، کف‌پوش‌ها و درب‌ها و پنجره‌های مهر و موم شده، ضد گرد و غبار، ضد باکتری و تمیز کردن آسان استفاده می‌کند.
سیستم مدیریت پرسنل و لجستیک	شامل اتاق های رختکن، دوش هوا، و پنجره های عبوری برای کنترل پرسنل و ورود مواد و جلوگیری از آلودگی.

حوزه های کاربردی

راه حل های اتاق تمیز به طور گسترده در موارد زیر استفاده می شود:

داروسازی و بیوتکنولوژی (تولید دارو، تولید واکسن)

تولید الکترونیک و نیمه هادی (تراشه، قطعات دقیق)

تولید مواد غذایی و آرایشی و بهداشتی (بسته بندی اسپتیک، خطوط پرکننده)

دستگاه ها و آزمایشگاه های پزشکی (ابزار جراحی، تجهیزات تست)

بخش های انرژی جدید و هوافضا (باتری های لیتیومی، ابزارهای نوری)

چرا اینقدر مهم است؟

در این صنایع، حتی یک ذره گرد و غبار یا یک میکروارگانیسم واحد می تواند باعث خرابی محصول، خطاهای آزمایشی یا به خطر افتادن ایمنی شود. محلول اتاق تمیز تضمین می کند که هوا، دما، رطوبت، پرسنل و تجهیزات تحت شرایط کنترل شده کار می کنند و به این موارد دست می یابند:

کیفیت محصول پایدار

نتایج آزمایشی قابل تکرار

ایمنی و انطباق تولید بهبود یافته است

مصرف بهینه انرژی و هزینه های نگهداری

تفاوت‌های ساختاری بین اتاق‌های تمیز Softwall و Hardwall

اتاق های تمیز به طور کلی بر اساس ساختار و شرایط استفاده به اتاق های تمیز سافت وال و اتاق های تمیز دیوار سخت تقسیم می شوند. هر دو نوع از نظر ساختار، نصب، سناریوهای قابل اجرا و هزینه دارای ویژگی های منحصر به فردی هستند. مقایسه تفصیلی به شرح زیر است:

مورد مقایسه	اتاق تمیز سافت وال	اتاق تمیز هاردوال
مصالح سازه اصلی	قاب آلیاژ آلومینیوم پرده های PVC شفاف یا ضد الکتریسیته ساکن	پانل های تمیز قاب آلیاژ آلومینیوم (فولاد رنگی، پانل های لانه زنبوری، پانل های شیشه ای منیزیم و غیره)
فرم دیوار	ساختار پرده انعطاف پذیر، متحرک یا قابل جابجایی	دیوارهای سفت و سخت ثابت، ساختار پایدار
سازه سقف	سقف مدولار با فیلترهای HEPA داخلی و روشنایی	سیستم سقف یکپارچه که از نزدیک با سیستم تصفیه هوا مرتبط است
روش نصب	مونتاژ سریع، مناسب برای مناطق تمیز موقت یا جزئی	ساخت و ساز ثابت، مناسب برای استفاده طولانی مدت یا اتاق های تمیز با درجه بالا
سطح پاکیزگی	به طور معمول ISO 7-8	ISO 4-6 یا بالاتر
انعطاف پذیری و توسعه پذیری	به راحتی قابل جابجایی یا تنظیم مجدد، توسعه راحت	قابلیت گسترش محدود، تغییرات نیاز به بازسازی دارند
هزینه و زمان ساخت	هزینه کمتر، دوره نصب کوتاهتر	هزینه بالاتر، دوره ساخت طولانی تر
سناریوهای قابل اجرا	آزمایشگاه ها، خطوط تولید موقت، مناطق بازرسی	کارگاه های دارویی، کارخانه های الکترونیک، مناطق تولید تجهیزات پزشکی

ویژگی های ساختاری

1.نرم افزار اتاق های تمیز: انعطاف پذیری و مقرون به صرفه بودن

قاب مدولار: ساخته شده از آلیاژ آلومینیوم سبک وزن یا فولاد ضد زنگ، ساختار ساده.

محفظه پرده: مواد PVC یا EVA ضد الکتریسیته ساکن به طور موثر گرد و غبار خارجی را مسدود می کند.

تحرک بالا: با توجه به تغییرات فرآیند یا تنظیمات خط تولید می توان به سرعت مونتاژ یا جدا کرد.

کاربردهای معمولی: آزمایش های کوتاه مدت، مناطق مونتاژ الکترونیک، خطوط بازرسی تمیز.

مزایا: ساخت سریع، هزینه کم، پیکربندی انعطاف پذیر.

محدودیت ها: سطح تمیزی محدود، عایق صوتی ضعیف تر و سفتی هوا.

2. اتاق های تمیز دیوار سخت: ثبات و استانداردهای بالا

ساختار دیوار: ساخته شده از پانل های تمیز با مقاومت بالا (فولاد رنگی، پانل های آلومینیومی لانه زنبوری و غیره)، سطوح صاف و بدون گرد و غبار در داخل و خارج.

سیستم هوا یکپارچه : سقف ها اغلب مجهز به سیستم های FFU (واحد فیلتر فن) برای جریان هوای آرام هستند.

عملکرد آب بندی قوی: سازماندهی یکنواخت جریان هوا و نگهداری فشار مثبت پایدار.

کاربردهای معمولی: کارخانه های داروسازی، اتاق های عمل بیمارستان، تولید دستگاه های نیمه هادی و نوری.

مزایا: تمیزی بالا، عمر طولانی، ساختار جامد.

محدودیت ها: هزینه بالا، تغییر آن دشوار است.

ادغام حسگر هوشمند و کنترل اتاق تمیز

با ارتقای دیجیتالی صنعت، حسگرهای هوشمند به یکی از اجزای کلیدی Clean Room Solutions تبدیل شده‌اند. جمع‌آوری بی‌درنگ داده‌هایی مانند دما، رطوبت، فشار دیفرانسیل، جریان هوا و غلظت ذرات به مدیران این امکان را می‌دهد تا وضعیت اتاق تمیز را از طریق یک سیستم کنترل مرکزی به طور دقیق نظارت کنند. هنگامی که پارامترها از محدوده تنظیم شده منحرف می شوند، سیستم می تواند به طور خودکار جریان هوا یا کارایی فیلتر را تنظیم کند و تعادل محیطی پویا را به دست آورد. این نظارت هوشمند نه تنها کارایی عملیاتی را بهبود می بخشد، بلکه خطای انسانی را نیز به میزان قابل توجهی کاهش می دهد.

1. نقش اصلی سنجش هوشمند

هدف اصلی عملیات اتاق تمیز حفظ پاکیزگی هوا، دما، رطوبت، فشار و سرعت جریان هوا پایدار است که به بازخورد بلادرنگ سنسورهای با حساسیت بالا متکی است.

نوع سنسور	پارامتر نظارت شده	سناریوی کاربردی
سنسور ذرات	غلظت ذرات معلق در هوا (PM0.3–PM10)	نظارت بر زمان واقعی تغییرات کلاس اتاق تمیز
سنسور دما و رطوبت	دما، رطوبت نسبی	مناطق تمیز پزشکی، الکترونیکی، دارویی
سنسور فشار دیفرانسیل	اختلاف فشار منطقه و جهت جریان هوا	جلوگیری از آلودگی متقابل، حفظ فشار مثبت
سنسور جریان هوا	سرعت و یکنواختی جریان هوای آرام	خطوط تولید بدون گرد و غبار و نظارت بر تهویه
سنسور گاز VOC	ترکیبات فرار آلی	آزمایشگاه های شیمیایی، تولید دارو

این داده‌های حسگر توسط سیستم‌های کنترل متمرکز (BAS/EMS) جمع‌آوری و تجزیه و تحلیل می‌شوند و می‌توانند تنظیمات خودکار را در میلی‌ثانیه انجام دهند، مانند تنظیم سرعت فن، فعال‌سازی واحد فیلتر یا متعادل‌سازی بار HVAC.

2. سیستم های کنترل هوشمند: از پاسخ غیرفعال تا تنظیم فعال

سیستم‌های اتاق تمیز سنتی به نظارت دستی و کالیبراسیون دوره‌ای متکی هستند، در حالی که راه‌حل‌های مدرن اتاق تمیز به کنترل حلقه بسته کاملاً خودکار دست می‌یابند:

جمع آوری در زمان واقعی و تجزیه و تحلیل ابر

سنسورها داده ها را در یک پلت فرم کنترل مرکزی آپلود می کنند، جایی که الگوریتم ها روندها و انحرافات در تمیزی را تشخیص می دهند.

اجرای خودکار دستورات تنظیم

هنگامی که غلظت ذرات از حد مجاز فراتر رود یا دما از مقادیر تنظیم شده منحرف شود، سیستم به طور خودکار جریان هوا یا عملکرد فن را بدون دخالت انسان تنظیم می کند.

مدیریت پیوندی چند بعدی

اتاق‌های تمیز می‌توانند با سیستم‌های روشنایی، کنترل دسترسی و نظارت بر انرژی ارتباط برقرار کنند تا مدیریت انرژی و کنترل پاکیزگی را متحد کنند.

مکانیسم های هشدار هوشمند

شرایط غیرعادی (به عنوان مثال، عدم تعادل فشار یا مسدود شدن فیلتر) فورا شناسایی و هشدار داده می شود و از خطرات آلودگی جلوگیری می کند.

3. مدیریت اتاق تمیز مبتنی بر داده

استفاده از فناوری سنجش هوشمند، مدیریت اتاق تمیز را از "کنترل مبتنی بر تجربه" به رویکرد مبتنی بر داده تغییر می دهد.

پلتفرم های داده بصری شده

اپراتورها می توانند دما، رطوبت و روند غلظت ذرات را از راه دور کنترل کنند.

تعمیر و نگهداری پیش بینی

داده‌های حسگر به پیش‌بینی وضعیت تجهیزات کمک می‌کند و به طور فعال برای تعویض فیلتر یا سرویس سیستم هشدار می‌دهد و از خرابی جلوگیری می‌کند.

بهینه سازی انرژی

الگوریتم ها به صورت پویا جریان هوا و بارهای خنک کننده را تنظیم می کنند و عملکرد را تضمین می کنند و در عین حال مصرف انرژی را کاهش می دهند.

نوآوری های ضد میکروبی و مواد خود تمیز شونده

هدف اصلی اتاق تمیز، پیشگیری از آلودگی است و انتخاب مواد مستقیماً بر کنترل بهداشت تأثیر می گذارد. اخیراً پوشش های ضد میکروبی و مواد سطحی خود تمیز شونده به طور گسترده مورد استفاده قرار گرفته اند. آنها به طور فعال رشد میکروبی را مهار می کنند و دفعات تمیز کردن را کاهش می دهند و آلودگی ثانویه را به حداقل می رسانند. این مواد همچنین مقاومت در برابر خوردگی و انعکاس بالا را ارائه می دهند و کارایی روشنایی و روشنایی محیط را بهبود می بخشند.

مواد ضد میکروبی: از محافظت غیرفعال تا مهار فعال

دیوارها، کف ها و سطوح تجهیزات سنتی اغلب از اپوکسی، فولاد ضد زنگ یا PVC استفاده می کنند. در حالی که به راحتی تمیز می شوند، نمی توانند رشد میکروبی را به طور فعال سرکوب کنند. مواد ضد میکروبی نسل بعدی یون‌های فلزی یا نانو اکسیدها را در زیرلایه قرار می‌دهند و عملکرد ضد میکروبی مداوم را ارائه می‌کنند.

نوع ضد میکروبی	جزء اصلی	مکانیسم	حوزه کاربردی
یون نقره (Ag⁺)	رزین کامپوزیت	غشاهای سلولی را مختل می کند، تولید مثل باکتری ها را مهار می کند	پانل، درب، میز کار
نانو دی اکسید تیتانیوم (TiO2)	اکسید فوتوکاتالیستی	آلاینده های آلی و باکتری ها را در زیر نور تجزیه می کند	سقف ها، محفظه های سبک
یون مس (Cu⁺/Cu²⁺)	پوشش	با متابولیسم سلولی تداخل دارد	کف، دستگیره در
پوشش ضد میکروبی ارگانیک	پلیمر آمونیوم چهارتایی	فیلم ضد میکروبی طولانی مدت تشکیل می دهد	خروجی هوا، سطوح تجهیزات

این مواد یک سد ریزمحیطی بر روی سطوح تماس ایجاد می‌کنند و اثرات ضد میکروبی را برای سال‌ها حفظ می‌کنند و به طور موثر باکتری‌ها، قارچ‌ها و ویروس‌ها را مهار می‌کنند.

فناوری خود تمیز کردن: افزایش کارایی تعمیر و نگهداری

گرد و غبار، روغن و انباشته شدن ذرات روی سطوح اتاق تمیز بر سطح تمیزی تأثیر می گذارد. استفاده از مواد خود تمیز شونده، تعمیر و نگهداری را از حذف دستی به تمیز کردن سطحی تبدیل می کند:

1. پوشش های خود تمیز شونده نانو

زبری در مقیاس نانو و سطوح فوق آبگریز (زاویه تماس> 150 درجه) از چسبندگی گرد و غبار و آب جلوگیری می کند. آلاینده ها را می توان به راحتی با جریان هوا یا آب حذف کرد.

2. فیلم های خود تمیز شونده فتوکاتالیستی

تحت نور مرئی یا UV، TiO2 آلاینده های آلی را تجزیه می کند و آنها را به CO2 و H2O برای خالص سازی مداوم اکسید می کند.

3. سطوح خود تمیز شونده آنتی استاتیک

پلیمرهای رسانا یا اکسیدهای فلزی بارهای ساکن را از بین می برند و از چسبندگی گرد و غبار جلوگیری می کنند، به ویژه در اتاق های تمیز الکترونیکی.

هم افزایی چند بعدی در سیستم های اتاق تمیز

در محلول های مدرن اتاق تمیز، مواد ضد میکروبی و خود تمیز شونده با تصفیه هوا، طراحی جریان هوا و کنترل رطوبت ادغام شده اند:

لایه محافظ سطح چسبندگی آلاینده ها را کاهش می دهد

سیستم های حسگر هوشمند تغییرات ذرات معلق در هوا را کنترل می کنند

ماژول های تمیز کردن و ضد عفونی خودکار راندمان تعمیر و نگهداری را بهبود می بخشد

طراحی پنل مدولار تعویض و ارتقاء دوره ای را تسهیل می کند

این رویکرد چند بعدی محیط‌های تمیز و پایدار را در درازمدت حفظ می‌کند، نظافت دستی و استفاده از مواد شیمیایی را کاهش می‌دهد و به تعادلی از کارایی، سازگاری با محیط زیست و دوام دست می‌یابد.

ضد میکروبی سبز و نگهداری هوشمند

توسعه مواد اتاق تمیز در آینده بر موارد زیر متمرکز خواهد شد:

عوامل ضد میکروبی سازگار با محیط زیست: مواد آلی طبیعی جایگزین یون های فلزی برای کاهش اثرات زیست محیطی می شوند

پوشش های خود ترمیم شونده بادوام: ترمیم خودکار خراش ها با حفظ خواص ضد میکروبی

سطوح پاسخگوی هوشمند: هنگامی که آلودگی شناسایی شد مکانیسم های ضد میکروبی را فعال کنید

مواد مدولار قابل بازیافت: پشتیبانی از استفاده مجدد، کاهش هزینه های ساخت و نگهداری

ساخت و ساز مدولار: کلید ساختمان اتاق تمیز کارآمد

در ساخت اتاق تمیز مدرن، سرعت، انعطاف پذیری و کنترل هزینه به عوامل حیاتی برای موفقیت پروژه تبدیل شده است. ساخت اتاق تمیز سنتی اغلب به چرخه های طولانی و فرآیندهای نصب پیچیده در محل نیاز دارد. با ظهور راهکارهای اتاق تمیز مدولار، صنعت ساخت و ساز شاهد عصر جدیدی از کارایی است.

1. ارزش اصلی مفهوم مدولار

ایده اصلی ساخت و ساز مدولار این است که اجزای اتاق تمیز - دیوارها، سقف‌ها، درها و پنجره‌ها، کانال‌ها، سیستم‌های روشنایی و سایر واحدهای ساختاری- را در ماژول‌های استاندارد شده در کارخانه پیش‌ساخته کنیم، جایی که ساخت و بازرسی دقیق قبل از انتقال به محل برای مونتاژ تکمیل می‌شود.

این رویکرد نه تنها چرخه های ساخت و ساز را کوتاه می کند، بلکه از طریق کنترل دقیق و طراحی سیستماتیک "پاکیزگی پس از نصب" را تضمین می کند.

مزایای ساخت و ساز مدولار	ساخت و ساز سنتی	اتاق تمیز مدولار
چرخه ساخت و ساز	برش و مونتاژ در محل، مدت زمان طولانی	پیش ساخته کارخانه، مونتاژ در محل، چرخه کاهش بیش از 50٪
کنترل کیفیت	به شدت تحت تاثیر شرایط سایت	تولید استاندارد، دقت بالا، قوام قوی
توسعه و نگهداری	تغییر سخت، هزینه بالا	ماژول ها را می توان به راحتی جایگزین یا ارتقا داد
کنترل پاکیزگی	گرد و غبار به سختی در محل کنترل می شود	نصب بدون گرد و غبار، خطر آلودگی کم
هزینه کلی	ضایعات مواد بالا	اجزای قابل استفاده مجدد، استفاده از مواد بالا

2. نصب سریع و گسترش انعطاف پذیر

مزیت کلیدی اتاق های تمیز مدولار، استقرار سریع است. قطعات استاندارد شده از چسباندن، نوارهای آب بندی یا اتصالات مخفی برای مونتاژ "plug-and-play" استفاده می کنند که جوش، سنگ زنی و سایر عملیات های پر گرد و غبار را تا حد زیادی کاهش می دهد. این نه تنها ساخت و ساز را سرعت می بخشد، بلکه خطرات آلودگی را نیز کاهش می دهد.

علاوه بر این، فضاهای اتاق تمیز معمولاً با تغییر تقاضای تولید نیاز به گسترش یا تنظیم عملکردی دارند. طراحی ماژولار و قابل جدا شدن به کاربران اجازه می دهد تا به سرعت فضا را بدون تخریب در مقیاس بزرگ مجدداً پیکربندی کنند و به طور قابل توجهی قابلیت استفاده و پایداری اتاق تمیز را در دراز مدت افزایش دهند.

3. بهره وری انرژی موازی و حفاظت از محیط زیست

ساخت و ساز مدولار تنها در مورد کارایی نیست، بلکه با اصول ساختمان سبز همخوانی دارد. پیش ساخته شدن در کارخانه باعث بهبود استفاده از مواد و کاهش ضایعات می شود. در محل، فرآیندهای مرطوب کمتری مورد نیاز است، که گرد و غبار و آلودگی صوتی را به حداقل می رساند.

برخی از سیستم‌های اتاق تمیز مدرن، پانل‌های قابل بازیافت و لایه‌های عایق کارآمد را در خود جای داده‌اند که عملکرد هوا را حفظ می‌کنند و در عین حال مصرف انرژی را کاهش می‌دهند.

4. ساخت و ساز هوشمند و نظارت دیجیتال

با معرفی فناوری های ساخت و ساز دیجیتال (BIM، IoT)، ساخت اتاق تمیز مدولار فراتر از مونتاژ مکانیکی به نظارت هوشمند و مدل سازی دقیق تکامل یافته است:

شبیه سازی BIM: برای جلوگیری از تضادهای طراحی، فرآیندهای ساخت و ساز را به صورت سه بعدی پیش بینی کنید

مانیتورینگ حسگر هوشمند: تشخیص زمان واقعی دقت نصب و تمیزی هوا

سیستم های نگهداری از راه دور: نظارت پس از نصب بر داده های عملیاتی برای پشتیبانی از برنامه ریزی تعمیر و نگهداری

این مدل ساخت و ساز هوشمند، قابلیت ردیابی و مدیریت مبتنی بر داده را از مرحله ساخت و ساز تضمین می کند و تضمین می کند که هر ماژول استانداردهای اتاق تمیز را رعایت می کند.

ملاحظات طراحی: تعادل علمی جریان هوا و دما

در ساخت اتاق تمیز، جریان هوا و کنترل دما عواملی حیاتی برای تضمین پاکیزگی و پایداری فرآیند هستند. طراحی مناسب جریان هوا نه تنها ذرات و آلاینده ها را حذف می کند، بلکه توزیع یکنواخت دما و رطوبت را نیز تضمین می کند و در نتیجه عملکرد کلی اتاق تمیز را بهبود می بخشد.

1. اصول طراحی جریان هوا

جریان هوای اتاق تمیز به طور عمده به جریان آرام (یک جهته) و جریان آشفته (مخلوط) تقسیم می شود:

جریان آرام

هوا در یک جهت حرکت می کند و ذرات را مستقیماً به خارج از فضا می برد.

معمولاً در مناطق بحرانی که به تمیزی بسیار بالایی نیاز دارند، مانند بسته بندی دارویی یا ساخت ابزار دقیق استفاده می شود.

جریان آشفته

هوا در چندین جهت حرکت می کند، اما نرخ تبادل هوا بالا غلظت ذرات را کاهش می دهد.

مناسب برای مناطق غیر بحرانی یا محیط های تولید عمومی؛ هزینه کمتر

نوع جریان هوا	خصوصیات	منطقه مناسب
لامینار	یک طرفه، تمیزی بالا	عملیات حیاتی آزمایشگاهی، مناطق دارویی استریل
متلاطم	تبادل هوای چند جهته بالا	مناطق ذخیره سازی، مناطق تولید عمومی

2. کنترل دما و رطوبت

دما و رطوبت نه تنها بر کیفیت محصول تأثیر می گذارد بلکه بر راندمان جریان هوا نیز تأثیر می گذارد. کنترل مناسب از:

میعان یا خوردگی تجهیزات در محیط های با رطوبت بالا

الکتریسیته ساکن در محیط های کم رطوبت که می تواند به قطعات الکترونیکی یا ابزار دقیق آسیب برساند

بی ثباتی فرآیند به دلیل نوسانات دما، بر ثبات تولید تأثیر می گذارد

اقدامات بهینه سازی عبارتند از:

سیستم‌های تهویه مطبوع دقیق و رطوبت/نم‌زدایی یکپارچه با ماژول‌های کنترل دیجیتال

مدیریت دما و رطوبت منطقه ای در مناطق بحرانی برای جلوگیری از اتلاف انرژی در اثر کنترل یکنواخت

سنسورهای نظارتی مناسب برای بازخورد در زمان واقعی و تنظیم جریان هوا، دما و رطوبت

3. منطقه بندی اتاق تمیز و تعادل هوا

برای اطمینان از جریان هوای کارآمد، اتاق‌های تمیز اغلب از طراحی منطقه‌بندی استفاده می‌کنند:

مناطق بحرانی: به عنوان مثال، اتاق های عمل استریل، نیاز به جریان آرام و کنترل دقیق دما/رطوبت دارند

مناطق غیر بحرانی: به عنوان مثال، اتاق های ذخیره سازی یا مناطق تعویض، ممکن است از جریان متلاطم برای کاهش مصرف انرژی استفاده کنند

گرادیان فشار: اختلاف فشار مثبت یا منفی بین مناطق از ورود آلاینده ها به مناطق بحرانی جلوگیری می کند

راه حل های اتاق تمیز مدولار به کانال های جریان هوا از پیش طراحی شده در هر ماژول اجازه می دهد، جریان هوا و توزیع دما را در طول مونتاژ تضمین می کند و از تنظیمات پیچیده پس از ساخت جلوگیری می کند.

4. نظارت هوشمند برای تعادل علمی

اتاق های تمیز مدرن به طور فزاینده ای از سیستم های حسگر هوشمند استفاده می کنند:

نظارت بر زمان واقعی تعداد ذرات، دما، رطوبت و اختلاف فشار

تنظیم خودکار سرعت فن، حجم اگزوز و تهویه مطبوع برای دستیابی به تعادل پویا

داده ها را می توان از راه دور مدیریت کرد و مبنایی برای نگهداری و بهینه سازی فراهم کرد

کنترل هوشمند نه تنها پایداری هوا و دما را افزایش می‌دهد، بلکه هزینه‌های نظارت دستی را نیز کاهش می‌دهد و عملکرد پایدار را با کارایی بالا تضمین می‌کند.

همکاری بین منطقه بندی و سیستم های دیوار انعطاف پذیر

در طراحی اتاق تمیز مدرن، ترکیبی از منطقه بندی فضایی و سیستم های دیوار انعطاف پذیر برای مدیریت کارآمد و دقیق تولید بسیار مهم است. مناطق عملکردی مختلف نیازهای متفاوتی برای تمیزی، دما، رطوبت و فشار دارند و سیستم‌های دیواری انعطاف‌پذیر می‌توانند به سرعت با این تغییرات سازگار شوند و چیدمان‌های مدولار و قابل تنظیم را ممکن می‌سازند.

اهمیت طراحی منطقه بندی

مناطق بحرانی: به عنوان مثال، مناطق عملیات استریل، مناطق ابزار دقیق. به تعداد ذرات بسیار کم، جریان هوای پایدار و کنترل دقیق دما/رطوبت نیاز دارند

مناطق غیر بحرانی: به عنوان مثال، رختکن، انبار مواد؛ غلظت ذرات قابل تحمل، کنترل آب و هوای متوسط

مدیریت فشار: حفظ فشار مثبت در مناطق بحرانی برای جلوگیری از برگشت آلودگی. مناطق غیر بحرانی فشار منفی یا خنثی را برای جریان هوای کنترل شده حفظ می کنند

منطقه بندی تمیزی بالا را در مناطق بحرانی تضمین می کند در حالی که مصرف انرژی در مناطق غیر بحرانی را کاهش می دهد و کارایی عملیاتی کلی را بهبود می بخشد.

مزایای سیستم های دیوار انعطاف پذیر

تنظیم سریع طرح: مناطق را بر اساس نیازهای تولید بدون ساخت و ساز در مقیاس بزرگ پیکربندی مجدد کنید

سازگاری جریان هوا و دما: رابط های خوب مهر و موم شده تضمین می کنند که جریان هوای آرام یا متلاطم موثر باقی می ماند.

نگهداری آسان: پانل ها را می توان برای تمیز کردن جدا کرد یا با مواد آنتی باکتریال/آنتی استاتیک جایگزین کرد

صرفه جویی در هزینه و زمان: مصرف نیروی کار و مصالح را در مقایسه با دیوارهای سخت سنتی کاهش می دهد، چرخه ساخت و ساز را کوتاه می کند.

ویژگی دیوار انعطاف پذیر	ارزش عملی	مثال کاربردی
طراحی مدولار	به سرعت مناطق را اضافه یا حذف کنید	آزمایشگاه های موقت، خطوط تولید قابل گسترش
رابط های قابل تنظیم	تعادل جریان هوا و فشار را حفظ کنید	تفکیک مناطق بحرانی و غیر بحرانی
پانل های قابل تعویض	سطح بهداشت را بهبود بخشید	کاربرد مواد ضد باکتری، خود تمیز شونده
قابل جابجایی برای نگهداری	کاهش هزینه های تعمیر و نگهداری	نظافت و بازرسی منظم

هم افزایی بین سیستم های منطقه بندی و دیوار

حفاظت مستقل از مناطق با تمیزی بالا: دیوارهای مدولار دقیقاً مناطق بحرانی را در بر می گیرند، سطوح ذرات، دما و فشار را تثبیت می کنند.

سازگاری با نیازهای تولید: چیدمان دیوار را می توان برای سازگاری با محصولات یا فرآیندهای جدید تنظیم کرد

جریان هوای بهینه: آب بندی دیوار و منطقه بندی هوا را از مناطق تمیز به مناطق کمتر بحرانی هدایت می کند و آلودگی متقاطع را کاهش می دهد.

بهره وری انرژی و پایداری: منطقه بندی مناسب بارهای غیر ضروری HVAC را کاهش می دهد. مصالح دیواری می توانند قابل بازیافت یا کم انرژی باشند و از اصول توسعه پایدار حمایت کنند

خطرات رایج در ساخت و ساز و مدیریت

در طول ساخت و بهره برداری از اتاق های تمیز، حتی با ساخت و ساز مدولار، سیستم های دیواری انعطاف پذیر و سنسورهای هوشمند، ممکن است خطرات بالقوه مختلفی ایجاد شود. اگر این خطرات به سرعت شناسایی و برطرف نشوند، می توانند بر عملکرد اتاق تمیز تأثیر بگذارند و خطراتی برای ایمنی تولید و کیفیت محصول ایجاد کنند.

خطرات عمده در حین ساخت و ساز

1. آب بندی ضعیف دیوار و رابط

اگر دیوارهای مدولار در سطح نصب نشده باشند یا رابط ها به اندازه کافی آب بندی نشده باشند، نشت جریان هوا و ناپایداری فشار ممکن است رخ دهد که بر تمیزی مناطق بحرانی تأثیر می گذارد.

2. انحرافات ساختمانی کف و سقف

سطوح ناهموار یا شکاف های بزرگ بین پانل ها می تواند جریان آرام را مختل کند یا باعث رسوب ذرات شود.

3. انتخاب نادرست مواد

انتخاب مواد ضد باکتری یا خود تمیز شونده نامناسب یا پوشش های ناقص می تواند

4. توالی و عملیات ساخت و ساز غیر استاندارد

انحراف از رویه‌های استاندارد برای نصب برق، تهویه یا پانل می‌تواند بر تنظیم و کالیبراسیون بعدی تأثیر بگذارد و خطر دوباره کاری را افزایش دهد.

خطرات در طول عملیات و مدیریت

1- رفتار نامناسب پرسنل

رعایت نکردن پروتکل‌های ورود، مانند عدم تغییر لباس محافظ یا نادیده گرفتن بهداشت دست، می‌تواند باعث آلودگی ذرات شود.

2. تعمیر و نگهداری تجهیزات با تاخیر

سیستم‌های تهویه مطبوع، فیلترها و سنسورهایی که به طور منظم سرویس یا کالیبره نشده‌اند ممکن است باعث جریان هوای غیرعادی یا دما و رطوبت کنترل‌نشده شوند.

3. مدیریت منطقه بندی سست

تفکیک ضعیف مناطق بحرانی و غیر بحرانی خطر آلودگی متقاطع را افزایش می دهد.

4. نظافت و ضدعفونی ناکافی

حتی با مواد ضد باکتری، تمیز کردن و ضد عفونی منظم برای حفظ استانداردهای تمیزی بالا ضروری است.

اقدامات پیشگیرانه و بهترین شیوه ها

نوع خطر مقابله با اقدامات و توصیه اثر مورد انتظار

1- رفتار نامناسب پرسنل

رعایت نکردن پروتکل‌های ورود، مانند عدم تغییر لباس محافظ یا نادیده گرفتن بهداشت دست، می‌تواند باعث آلودگی ذرات شود.

2. تعمیر و نگهداری تجهیزات با تاخیر

سیستم‌های تهویه مطبوع، فیلترها و سنسورهایی که به طور منظم سرویس یا کالیبره نشده‌اند ممکن است باعث جریان هوای غیرعادی یا دما و رطوبت کنترل‌نشده شوند.

3. مدیریت منطقه بندی سست

تفکیک ضعیف مناطق بحرانی و غیر بحرانی خطر آلودگی متقاطع را افزایش می دهد.

4. نظافت و ضدعفونی ناکافی

حتی با مواد ضد باکتری، تمیز کردن و ضد عفونی منظم برای حفظ استانداردهای تمیزی بالا ضروری است.

اقدامات پیشگیرانه و بهترین شیوه ها

نوع خطر	اقدام متقابل و توصیه	اثر مورد انتظار
نشتی دیوار/رابط	به طور مرتب مهر و موم ها را بررسی کنید، از پانل های مدولار با کیفیت بالا استفاده کنید	جریان هوا پایدار، سطوح ذرات کنترل شده
مدیریت نادرست پرسنل	اجرای پروتکل های ورود، آموزش کارکنان برای عملکرد صحیح	کاهش آلودگی متقابل، بهبود پاکیزگی
تعمیر و نگهداری تجهیزات با تاخیر	اجرای نگهداری و کالیبراسیون برنامه ریزی شده	دما و رطوبت پایدار، عمر تجهیزات افزایش یافته است
نظافت و ضدعفونی ناکافی	برنامه های تمیزکاری را تنظیم کنید و از ضدعفونی کننده های مناسب استفاده کنید	سطوح بهداشتی، رشد میکروبی را مهار می کند

استانداردهای دقیق و مدیریت عامل انسانی

حتی با ساختار مدولار، مواد ضد باکتری و حسگرهای هوشمند، رعایت استاندارد و مدیریت پرسنل عناصر اصلی برای اطمینان از عملکرد طولانی مدت اتاق تمیز پایدار باقی می‌مانند. پروتکل های سختگیرانه و مدیریت علمی عامل انسانی می تواند به طور موثر خطر آلودگی را کاهش دهد، کارایی تولید را افزایش دهد و طول عمر تجهیزات و امکانات را افزایش دهد.

اهمیت عملیات استاندارد شده

1. استانداردهای ساخت و ساز

تمام دیوارها، سقف‌ها، کف‌ها و رابط‌ها باید الزامات کلاس اتاق تمیز را برآورده کنند تا جریان هوا، فشار و دما/رطوبت پایدار تضمین شود.

دقت نصب پانل های مدولار، آب بندی رابط و لوله کشی باید از استانداردهای یکپارچه پیروی کند تا از انحرافات عملکرد جلوگیری شود.

2. استانداردهای عملیاتی و نگهداری

سیستم های تهویه مطبوع، فیلترها و حسگرها باید به طور منظم سرویس و کالیبره شوند.

برای حفظ نظافت در مناطق بحرانی و غیر بحرانی، مراحل تمیز کردن و ضد عفونی باید به شدت انجام شود.

جنبه های کلیدی مدیریت عامل انسانی

1. آموزش پرسنل و استانداردهای رفتاری

تمام کارکنانی که وارد اتاق تمیز می شوند باید آموزش های حرفه ای در مورد لباس های محافظ، بهداشت دست و روش های عملیاتی دریافت کنند.

ارزیابی منظم رفتار پرسنل به جلوگیری از آلودگی متقابل ذرات یا میکروبی کمک می کند.

2. کنترل دسترسی و منطقه بندی

برای اطمینان از اینکه پرسنل و جریان مواد با الزامات کلاس اتاق تمیز مطابقت دارند، منطقه بندی مناطق بحرانی و غیر بحرانی را به شدت اعمال کنید.

از سیستم های حسگر هوشمند برای نظارت بر حرکت پرسنل و ثبت پارامترهای محیطی و عملیات در زمان واقعی استفاده کنید.

3. اقدامات ایمنی

در مناطق پرخطر از عینک محافظ، ماسک و دستکش استفاده کنید تا خطرات آسیب و آلودگی را کاهش دهید.

آموزش سریع برای کارکنان جدید و کارکنان موقت ساخت و ساز برای اطمینان از عملکرد مداوم ارائه دهید.

ادغام مدیریت و استانداردها

جنبه مدیریت	اقدامات کلیدی	نتیجه مورد انتظار
استانداردهای ساخت و ساز	دقت نصب مدولار، آب بندی رابط، لوله کشی استاندارد	جریان هوا پایدار، فشار متعادل، کنترل دقیق دما/رطوبت
آموزش پرسنل	لباس های محافظ، بهداشت دست، روش های عملیاتی	کاهش آلودگی ذرات و میکروبی، بهبود پاکیزگی
کنترل دسترسی	منطقه بندی، نظارت سنسور هوشمند	نظارت در زمان واقعی، کاهش آلودگی متقابل
عملیات و نگهداری	کالیبراسیون برنامه ریزی شده تهویه مطبوع و سنسورها، تمیز کردن و ضد عفونی کردن	عمر طولانی تجهیزات، محیط پایدار، عملیات ایمن و قابل اعتماد

با ارتقای تولید جهانی و ظهور فناوری‌های هوشمند، راه‌حل‌های اتاق تمیز از پروژه‌های منفرد تصفیه هوا به سیستم‌های یکپارچه با ترکیب نظارت هوشمند، بهره‌وری انرژی و ساخت و ساز مدولار تبدیل شده‌اند.

آنها توسعه پیشرفته در فناوری اتاق تمیز را نشان می دهند و تضمین قابل اعتمادی را برای تولید با استاندارد بالا ارائه می دهند. در آینده، راه‌حل‌های اتاق تمیز کارآمد، هوشمند و پایدار به نوآوری‌ها در فضاهای تمیز صنعتی ادامه خواهد داد و به صنایع کمک می‌کند هم به تولید با کیفیت بالا و هم ایمنی محیط‌زیست دست یابند.
